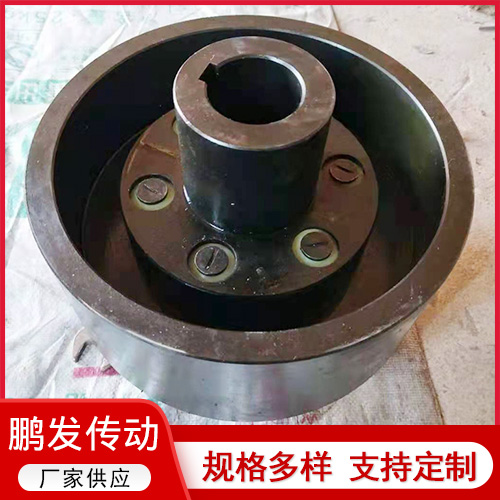

TLL帶制動輪彈性套柱銷聯軸器是利用一端套有彈性套（橡膠材料）的柱銷，裝在兩半聯軸器凸緣孔中，以實現兩半聯軸器的聯接。彈性套柱銷聯軸器曾經是我國應用廣泛的聯軸器，早在20世紀50年代末期即已制訂為機械部標準。

TLL帶制動輪彈性套注銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，更換彈性套方便，不用移動半聯軸器，具有相應補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。

具體型號：

TLL1、TLL2、TLL3、TLL4、TLL5、TLL6、TLL7、TLL8、TLL9

TLL帶制動輪彈性套柱銷聯軸器適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對位移和一般減震性能，工作溫度為-20-+70，傳遞公稱扭矩為6.3-16000N.m。

TLL帶制動輪彈性套柱銷聯軸器通過主動軸半聯軸節通過柱銷，帶動外套，外套通過柱銷帶動從動軸半聯軸節轉動，以傳遞扭矩。傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
