TL彈性套柱銷聯軸器簡稱柱銷聯軸器是利用一端套有彈性套（橡膠材料）的柱銷，裝在兩半聯軸器凸緣孔中，以實現兩半聯軸器的聯接。其結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，換彈性套方便，不用移動半聯軸器，具有補償兩軸相對偏移和減振緩沖性能。

彈性套工作時是受壓縮變形的，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性套柱銷套聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于高速，安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的傳動環境。

TL型彈性套柱銷聯軸器（GB4323-1984）雖然已經由LT型彈性套柱銷聯軸器（GB4323-2002）代替，但性能與基本參數是通用的。

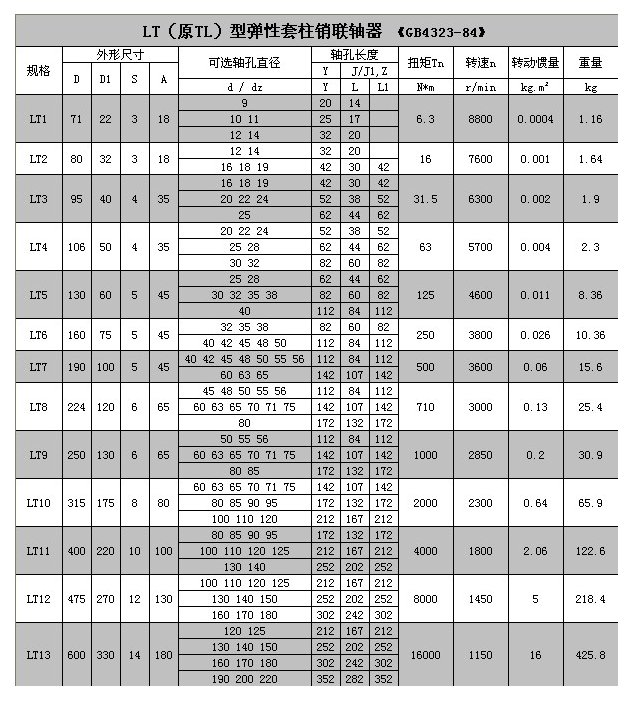

TL型彈性套柱銷聯軸器基本性能參數和主要尺寸mm

間隙S：3

A：18

許用軸孔有ddz:9、10、11、12、14

軸孔長度有Y（L）：20、25、32

J1JZ（LL1）：14、17、20

公稱轉矩TN：6.3N.m

許用轉速n:8800r/min

轉動慣量I：0.0004Kg.㎡

重量范圍：1.16kg
