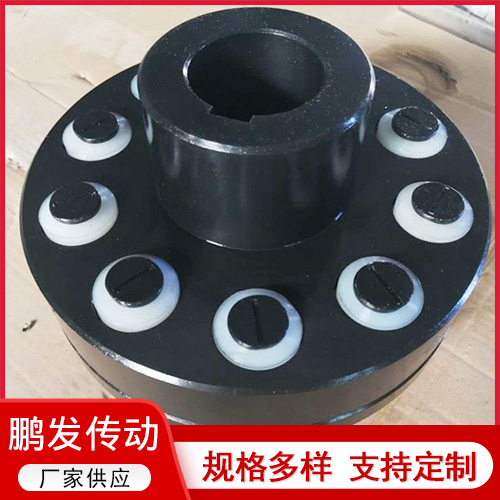

LT型彈性套柱銷聯軸器是依靠彈性套柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩，所以適用于高速，安裝底座剛性好、對中精度較高的工況環境。但彈性套工作是受壓縮變形的，由于彈性套的體積小且厚度較薄，彈性變形能力有限。所以LT型彈性套柱銷聯軸器雖可補償軸線位移和彈性，卻對軸線位移許用補償量較少，彈性較弱。所以應選擇沖擊載荷不大、對減振要求不高。

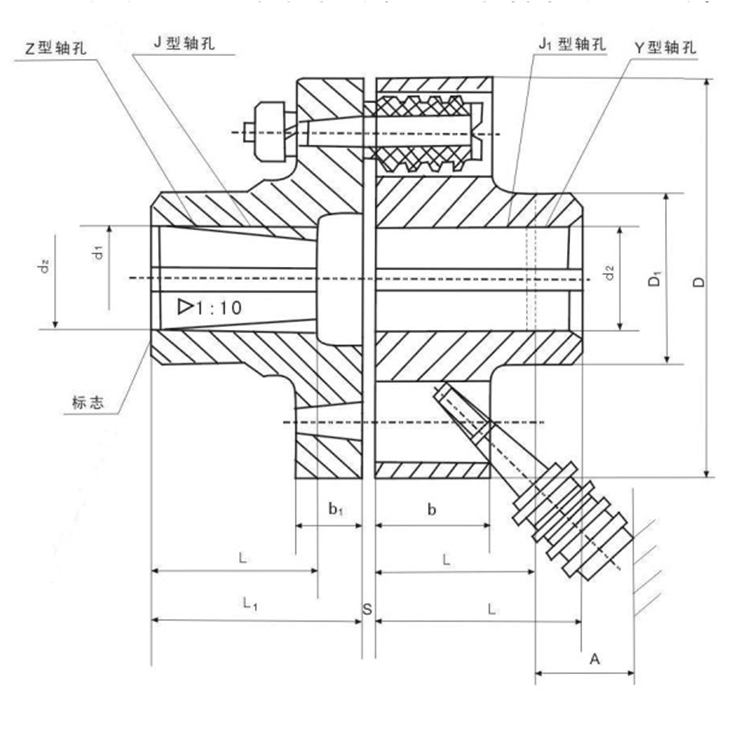

LT型彈性套柱銷聯軸器（GB4323-2002）代替了（GB4323-1984）原TL型彈性套柱銷聯軸器，但性能與基本參數通用，徑向許用補償量為0.2~0.6mm；角向許用補償量為1.5°~0.5°。如圖所示LT型彈性套柱銷聯軸器的軸孔可選型號有：



Y型孔（長直孔）對應長度Y；



J型孔（直孔帶沉孔）直孔對應長度L，沉孔對應長度L1；



J1型孔（短直孔）對應長度J1孔L；



Z型孔（錐形孔帶沉孔）錐形孔對應長度L，錐度比1:10，沉孔對應長度L1。

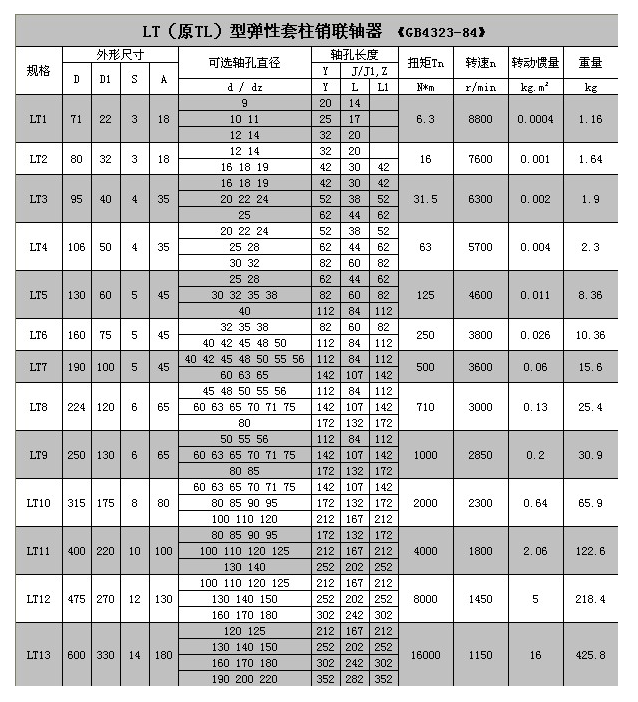

LT型彈性套柱銷聯軸器參數
