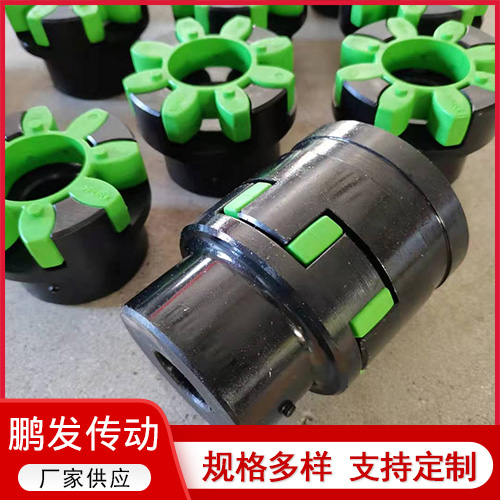

XL星型彈性聯軸器是一種高性能聯軸器，它集中表現在標準彈性聯軸器不同結構的優點，例如具有梅花型彈性聯軸器的優點：彈性元件受擠壓，結構簡單。克服了梅花彈性聯軸器的缺點：換彈性元件時移動半聯軸器，雙法蘭型梅花彈性聯軸器雖不用移動半聯軸器也能換元件，但結構簡單，成本高，增加了質量和轉動慣量，應用范圍受到限制。



XL星形彈性聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、性能，適應場合普遍，傳遞轉矩20-35000.N.M，軸孔6-220mm，許用轉速1800-19000r/min，工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。



XL星形彈性聯軸器的特點：



1.具有補償兩軸相對偏移、減振、緩沖性能。



2.徑向尺寸小、結構簡單、不用潤滑，承載能力高，維護方便。



3.適用于聯接兩同軸線，起動頻繁，正反轉多變的傳動軸系，傳動轉矩為20-25000n.m，工作溫度為-35-80℃。



4.聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。



5.標準號為jb/t10466-2004里規定了星形彈性聯軸器的八種結構形式，擴大了使用范圍。

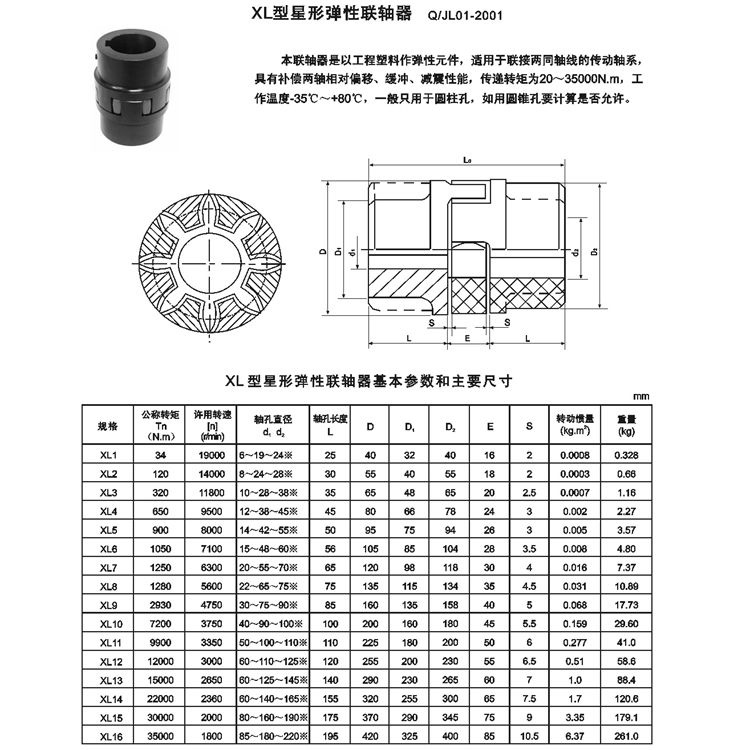

XL星形彈性聯軸器技術參數：
