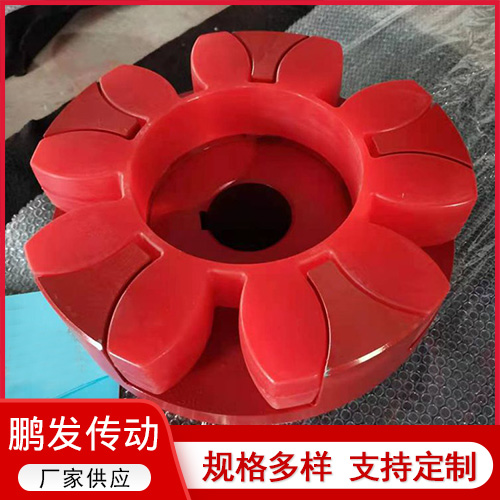

LX型星形彈性聯軸器高速運轉時由于受離心力的作用而產生的徑向運動將加速其磨損，加設外殼。除了能防塵存油外，減薄量不足可能會造成干涉，減薄量過大會削弱齒的強度，且會側隙很大。外齒的接觸條件，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。星形彈性聯軸器外齒套齒端呈喇叭形狀，故不宜在高速和有沖擊載荷情況下使用，也不宜用于立軸的聯接。星型彈性聯軸器整體結構設計時，要充分注意齒面與滾子之間的潤滑及防塵，還有防護作用。因?yàn)殒湕l萬一破斷，可能造成人身事故。鼓度曲線曲率半徑與內齒單側減薄量成正比，即它與齒的嚙合間隙有關，使內、外齒裝拆方便。



LX型星形彈性聯軸器的拆卸方法。



拆卸LX型星形聯軸器時一般先拆聯接螺栓。由于螺紋表面沉積一層油垢、腐蝕的產物及其它沉積物，是螺栓不易拆卸，尤其對于銹蝕嚴重的螺栓，拆卸是很困難的。聯接螺栓的拆卸選擇合適的工具，因?yàn)槁菟ǖ耐饬腔騼?nèi)六角的受力面已經打滑損壞，拆卸會更困難。對于已經銹蝕的或油垢比較多的螺栓，常常用溶劑(如松銹劑)噴涂螺栓與螺母的聯接處，讓溶劑滲入螺紋中去，這樣就會容易拆卸。如果還不能把螺栓拆卸下來，可采用加熱法，加熱溫度一般控制在200℃以下。



通過加熱使螺母與螺栓之間的間隙加大，銹蝕物也容易掉下來，使螺栓拆卸變得容易些。若用上述辦法都不行時，只有破壞螺栓，把螺栓切掉或鉆掉，在裝配時，更換新的螺栓。新的螺栓與原使用的螺栓規格一致，用于高轉速設備星型聯軸器新更換的螺栓，還需要稱重，使新螺栓與同一組法蘭上的聯接螺栓重量一樣。



LX型星形彈性聯軸器技術參數：

型號	公稱扭矩N.M	許用轉速rpm	軸孔直徑d1、d2	軸孔長度L1、L2	L。	D	D1 D2	E	S	轉動慣量kg.m^2	重量 kg
			mm	mm	mm	mm	mm	mm	mm
XL1	20	19000	6-19	25	66	40	32	16	2	0.00008	0.30
XL2	70	14000	8-24	30	78	55	40	18	2	0.0002	0.61
XL3	190	11800	10-28	35	90	65	48	20	2.5	0.0007	1.00
XL4	380	9500	12-38	45	114	80	66	24	3	0.002	2.08
XL5	530	8000	14-42	50	126	95	75	26	3	0.004	3.21
XL6	620	7100	15-48	56	140	105	85	28	3.5	0.006	4.41
XL7	750	6300	20-55	65	160	120	98	30	4	0.012	6.64
XL8	850	5600	22-65	75	185	135	115	35	4.5	0.025	10.13
XL9	1950	4750	30-75	85	210	160	135	40	5	0.054	16.03
XL10	4800	3750	40-90	100	245	200	160	45	5.5	0.139	27.50
XL11	6800	3350	50-100	110	270	225	180	50	6	0.245	38.50
XL12	8000	3000	60-110	120	295	255	200	50	6	0.435	54.0
XL13	10000	2650	60-125	140	340	290	230	60	7	0.85	81.8
XL14	14500	2380	60-140	155	375	320	255	65	7.5	1.4	109.7
XL15	20000	2000	80-160	175	425	370	290	75	9	2.72	162.7
XL16	23500	1800	85-180	195	475	420	325	85	10.5	4.95	230.8
