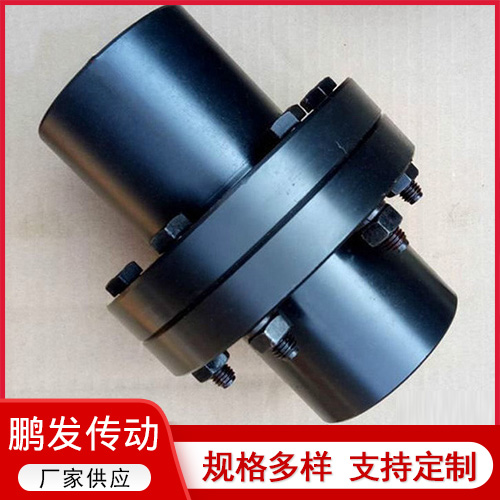

YL型凸緣聯軸器簡稱“凸緣聯軸器”屬于剛性聯軸器，是把兩個帶有凸緣的半聯軸器用普通平鍵分別與兩軸連接，然后用螺栓把兩個半聯軸器連成一體，以傳遞運動和轉矩。連接兩個半聯軸器的螺栓可以采用B級的普通螺栓，轉矩靠兩個半聯軸器結合面的摩擦力矩來傳遞。

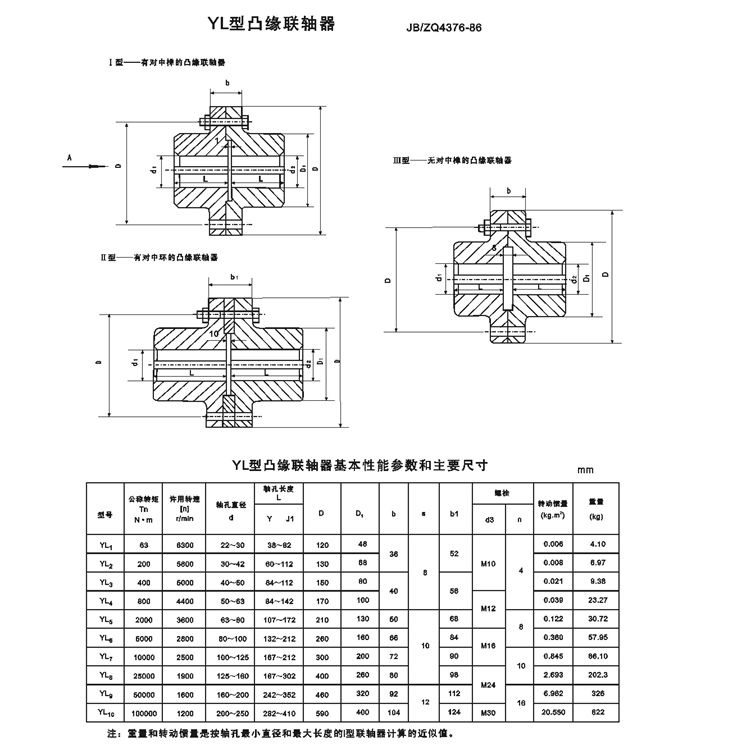

YL型凸緣聯軸器有兩種主要的結構形式：1.靠鉸制孔用螺栓來實現兩軸對中和靠螺栓桿承受擠壓與剪切來傳遞轉矩；2.靠一個半聯軸器上的凸肩與另一個半聯軸器上的凹槽相配合而對中。



YL型凸緣聯軸器可用灰鑄鐵或碳鋼為材質，重載時或圓周速度大于30米/秒時應用鑄鋼或鍛鋼。YL型凸緣聯軸器對兩軸對中性的要求很高，當兩軸有相對位移存在時，就會在機件內引起附加載荷，使工作情況惡化。
