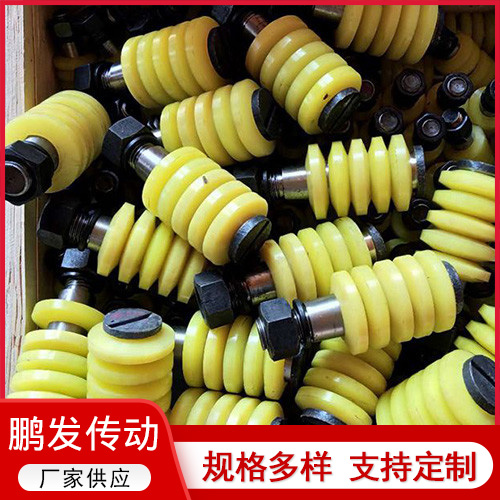

彈性柱銷聯軸器靠背銷
彈性套柱銷聯軸器表示為TL或者LT型，GB/T4323-2002標準，轉矩范圍6.3-16000/N.m,軸徑范圍9- 170mm,轉速是8800---1150，允許相對位移徑向是0.2-0.6mm,角向是1度30分---30分。
訂購熱線：13613273433
立即咨詢產品詳情
彈性套柱銷聯軸器表示為TL或者LT型，GB/T4323-2002標準，轉矩范圍6.3-16000/N.m,軸徑范圍9- 170mm,轉速是8800---1150，允許相對位移徑向是0.2-0.6mm,角向是1度30分---30分。結構較緊湊 ,裝配方便，具有一般的緩沖性能和補償相對偏移。工作溫度為-20---70度，主要用于中小功率 高速軸。
| 規格 | A總長 | B桿 直徑 | C帽徑 | D帽厚 | E絲扣長度 |
| M8 | 46 | 10 | 14 | 3 | 15 |
| M8 | 63 | 10 | 14 | 3 | 17 |
| M10 | 68 | 14 | 18 | 3 | 19 |
| M10 | 84 | 14 | 18 | 2.5 | 24 |
| M12 | 66 | 14 | 18 | 3 | 19 |
| M12 | 84 | 18 | 24 | 3.5 | 21 |
| M12 | 94 | 18 | 24 | 4.5 | 24 |
| M14 | 84 | 18 | 24 | 3.5 | 19 |
| M14 | 94 | 18 | 24 | 3.5 | 26 |
| M16 | 84 | 18 | 24 | 3.5 | 19 |
| M16 | 95 | 18 | 24 | 3.5 | 24 |
| M16 | 105 | 24 | 32 | 4.5 | 25 |
| M20 | 105 | 24 | 32 | 4.5 | 26 |
| M24 | 136 | 30 | 39 | 5.5 | 37 |
| M30 | 162 | 38 | 48 | 6.5 | 40 |
